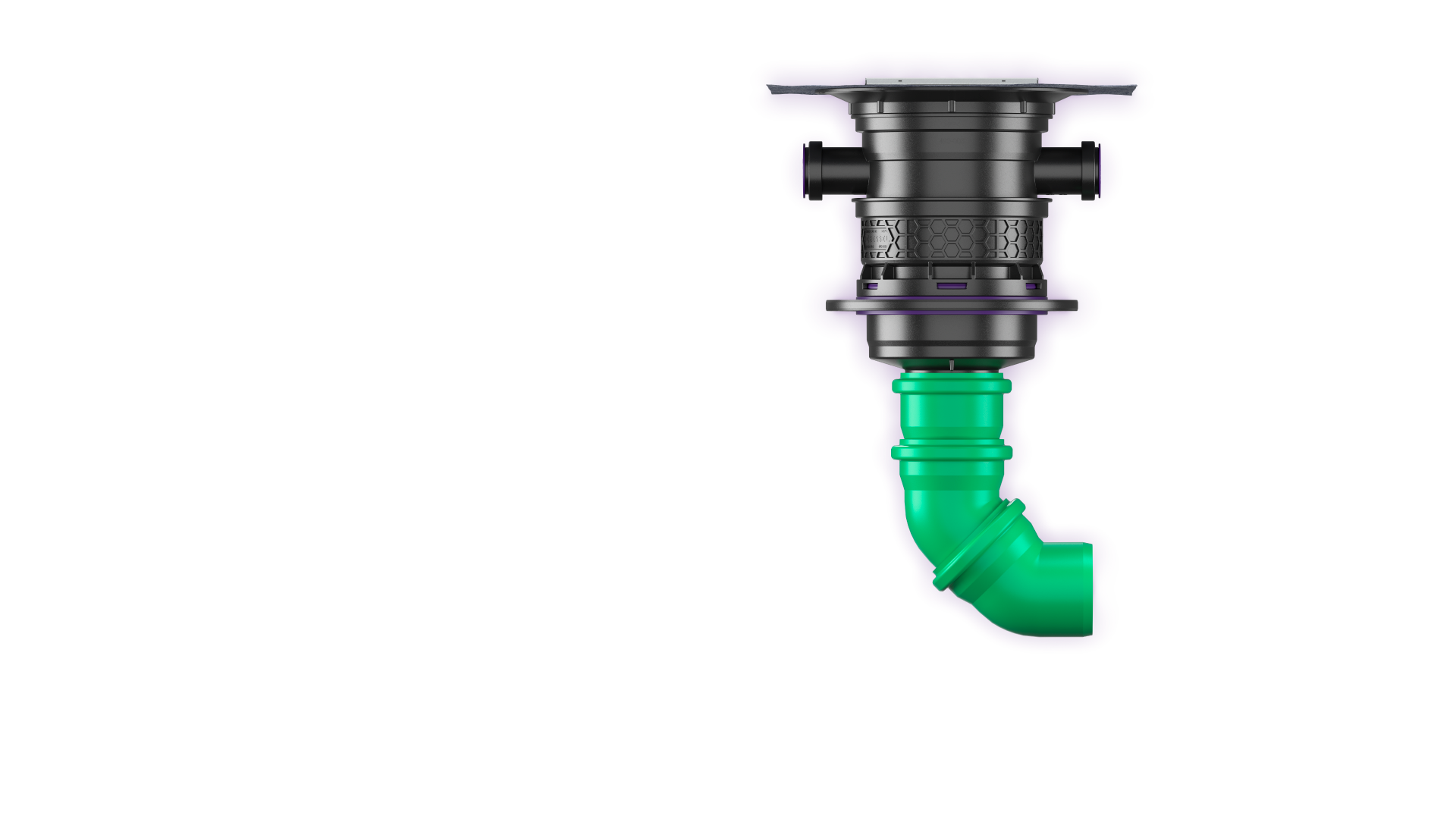

Rückstauschutz nach Norm – erstmals in der Bodenplatte statt darunter: Das spart Geld bei Planung, Einbau und Wartung. Wir zeigen Ihnen, wie der Kellerablauf Universale Plus mit integriertem Rückstauverschluss und Geruchsverschluss die Entwässerung von Kellerräumen in Zukunft noch einfacher gestaltet.

Produktvorteile

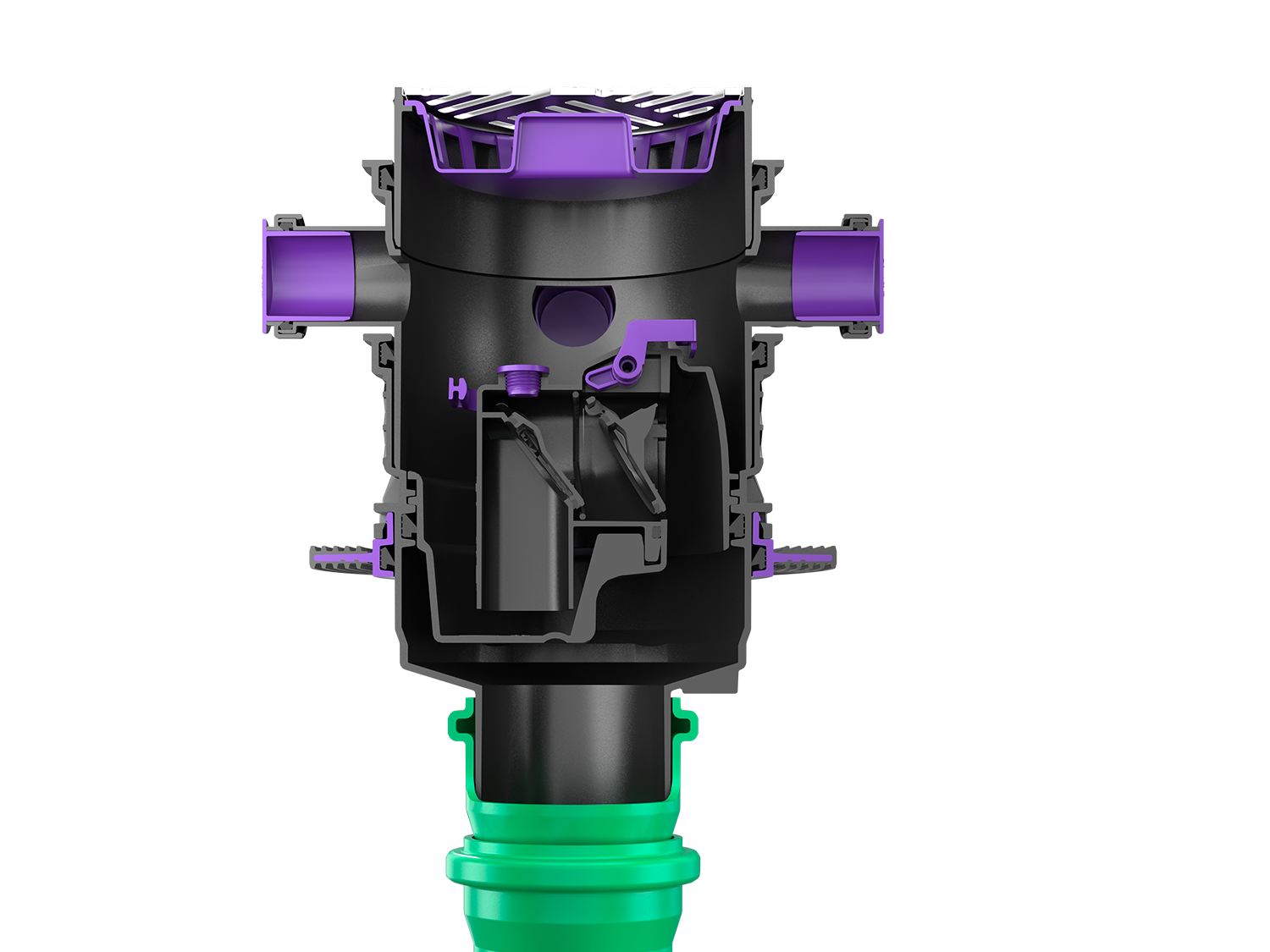

Grundkörper

Einfach durchdacht

Der Vorteil der neuen Konstruktion: Sowohl die Rückstaueinheit wie auch der Zugang zur Grundleitung liegen nicht mehr tief verbaut unterhalb der Bodenplatte und bleiben so leicht zugänglich. In Kombination mit einem freien Rohrquerschnitt werden Wartungs- und Reinigungsarbeiten an der Grundleitung auf diese Weise erheblich erleichtert. Darüber hinaus ist auch ein WU-Dichtflansch erhältlich, der den Einbau in wasserundurchlässigem Beton ermöglicht.

  • senkrechter Abgang
  • leicht zugänglicher Rückstauverschluss
  • Rohrquerschnitt ­komplett zugänglich
  • druckwasserdichter WU-Dichtflansch
  • werkzeuglose Wartung

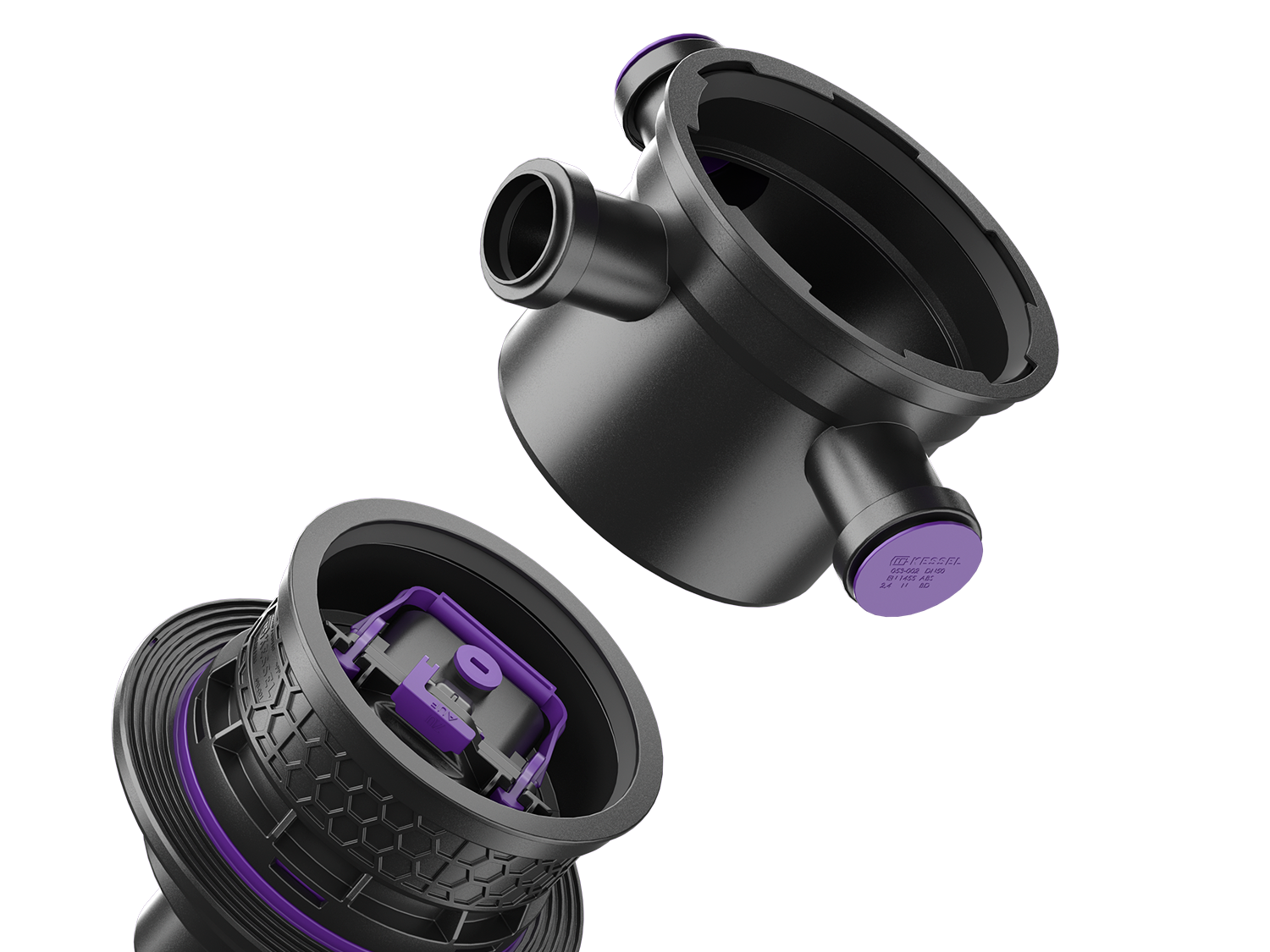

Verlängerungsstück

Einfach praktisch

Eine weitere Neuheit des Universale Plus ist sein innovatives Verlängerungsstück. Damit befinden sich die Zuläufe erstmals oberhalb der Bodenplatte. Die Vorteile davon: Zum einen muss auf diese Weise die Bodenplatte nur noch ein einziges Mal durchdrungen werden – zum anderen ist eine klare Trennung der Gewerke zwischen Rohbau und Innenausbau möglich.

  • Verlängerungsstück mit drei Zuläufen DN 50
  • Verbau oberhalb der Bodenplatte
  • Gewerketrennung Rohbau/Sanitär
  • drehbar

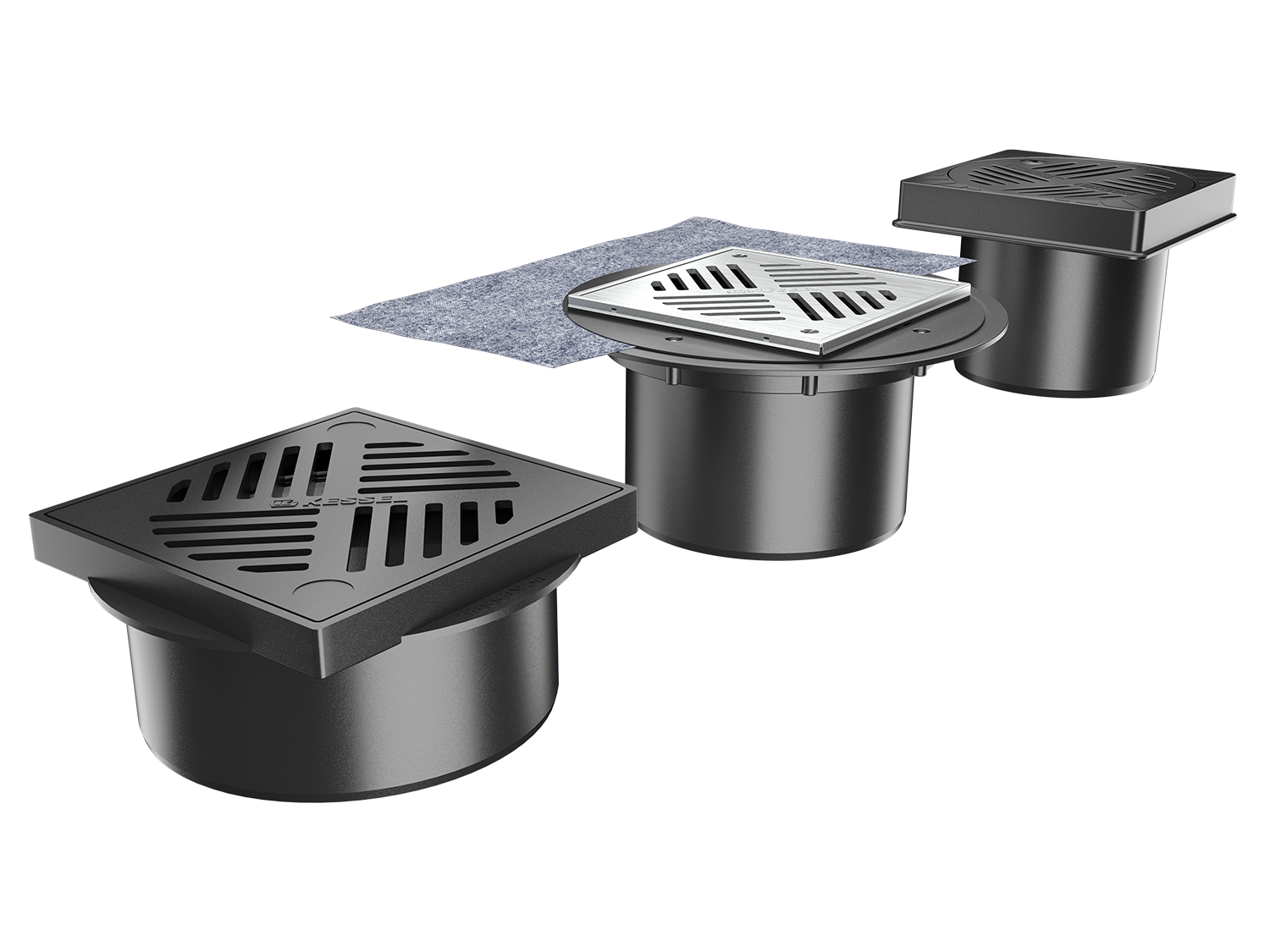

Aufsatzstück

Einfach flexibel

Attraktive Edelstahloptik, bewährter Kunststoff oder belastbarer Ecoguss – so verschieden die Einsatzmöglichkeiten des Universale Plus sind, so groß ist die Vielfalt der Aufsatzstücke. Unabhängig vom Material ist den unterschiedlichen Ausführungen eines gemeinsam: Sie können entsprechend der individuellen Einbausituation perfekt justiert werden.

  • drehbar, neigbar und höhenverstellbar
  • Kunststoff, Edelstahl oder Ecoguss
  • Klasse K 3 bis B 125
Übersicht

Einfach sicher mit System

Sie können Ihren Kellerablauf Universale Plus als Komplettartikel auswählen oder individuell nach dem Baukastenprinzip zusammenstellen – vom WU-Dichtflansch bis hin zum variablen Aufsatzstück.

Variable Aufsatzstücke

Drehbar, neigbar und höhenverstellbar,
Klasse K 3 bis B 125.
Abdeckungen in Kunststoff schwarz,
Edelstahl V2A verschraubt, letzteres
wahlweise für Abdichtung im Verbund.

Verlängerungsstück

Verlängerungsstück DN 200
mit 3 Zuläufen DN 50

Rückstaueinheit oder Geruchsverschluss

zur werkzeuglosen Montage
an Technikträger

Grundkörper

Ausführungen mit Rückstauverschluss
inklusive Geruchsverschluss oder nur
Geruchsverschluss.

WU-Dichtflansch

Jeweils wahlweise mit oder ohne
werkseitig montiertem WU-Flansch.

Übersicht

Einfach sicher mit System

Sie können Ihren Kellerablauf Universale Plus als Komplettartikel auswählen oder individuell nach dem Baukastenprinzip zusammenstellen – vom WU-Dichtflansch bis hin zum variablen Aufsatzstück.

Einfach sicher mit System

Das Plus für Sie

Sparpotenzial

Einfach günstig

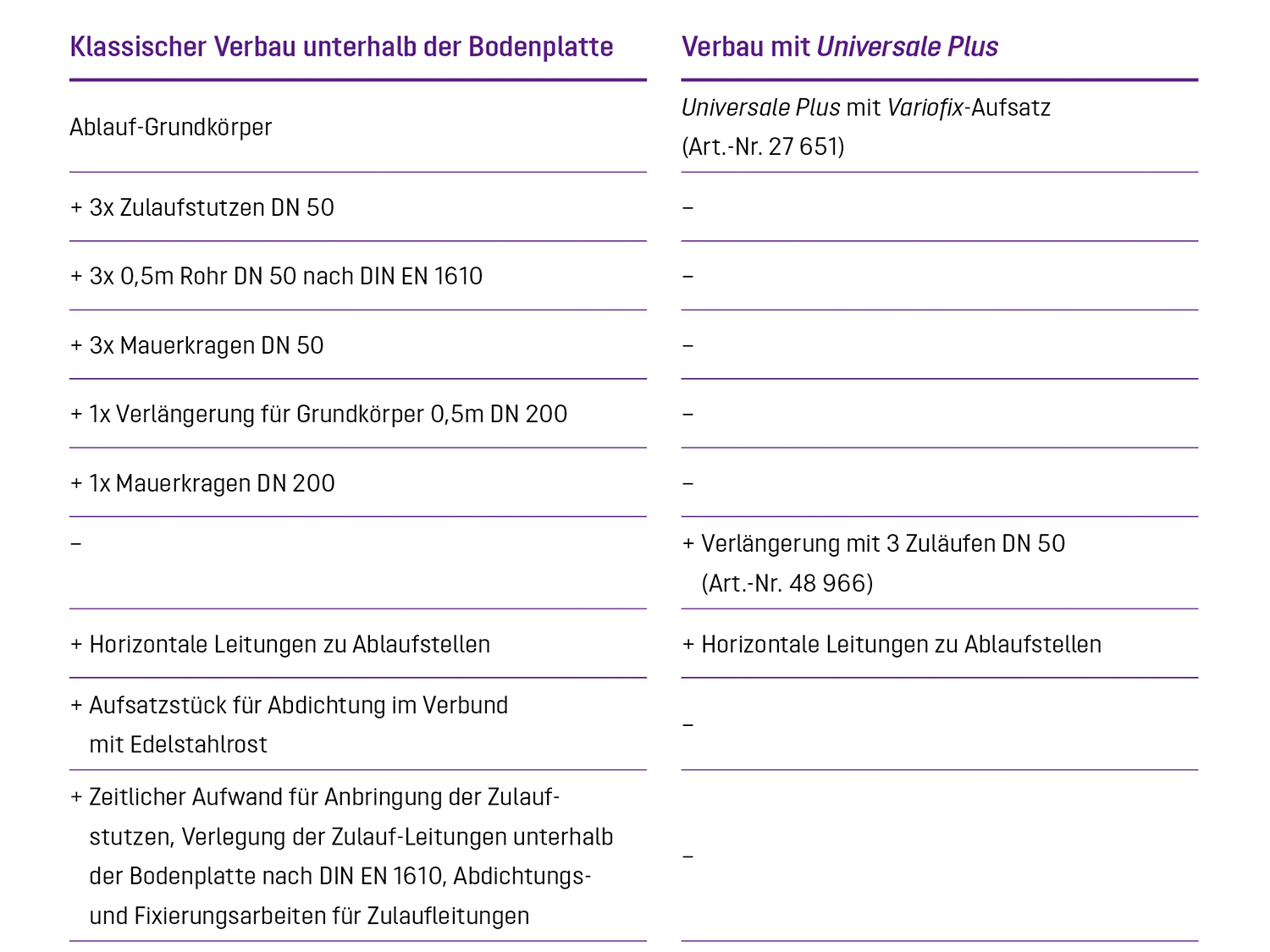

Kosteneffizient von der Planung bis hin zur Wartung: Der Universale Plus ist die Entwässerungslösung für Kellerräume, mit der Sie während des gesamten Produktlebenszyklus Zeit und Geld zu sparen. Wo die Einsparpotenziale genau liegen? Das zeigen wir Ihnen anhand eines konkreten Beispiels. Rechnen Sie selbst!

Die Situation:
Verbau eines Kellerablaufes im Wohnbereich in Verbindung mit einer Bodenplatte aus WU-Beton und drei Zuläufen für den Anschluss von Dusche, Waschbecken und Waschmaschine. Von der Grundleitung bis zur Abdichtung im Verbund. Stärke der Bodenplatte inkl. Perimeterdämmung 500 mm.

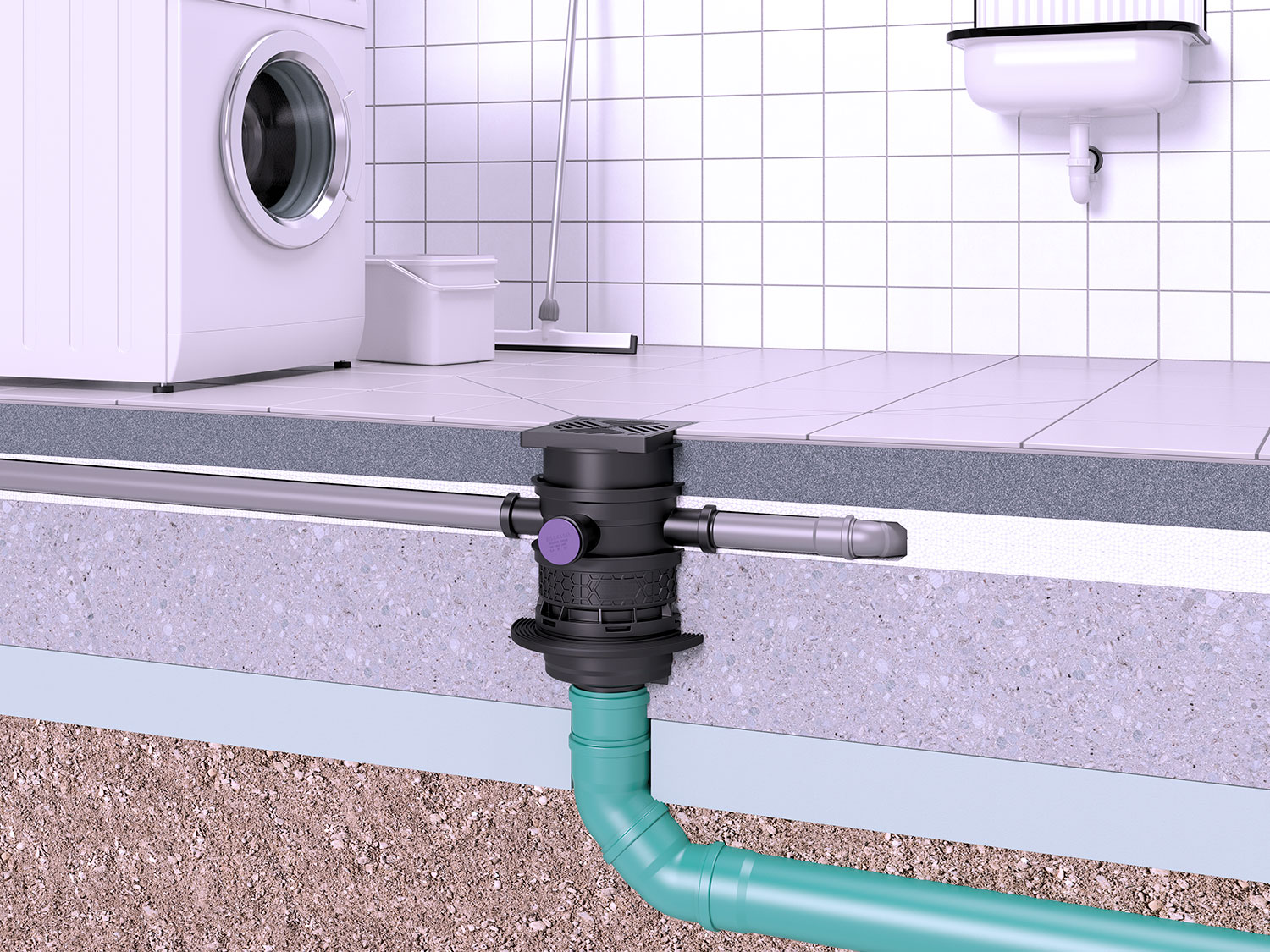

Einfach trocken im Wohnbereich

Kellerräume im Haus müssen zuverlässig entwässert und vor Rückstau geschützt werden – in Privathaushalten trifft dies besonders häufig auf Waschküchen zu. Die drei Zuläufe des Universale Plus eignen sich hier hervorragend, um anfallendes Abwasser von Waschmaschine, Waschbecken & Co. abzuleiten. Da sich die Zuläufe oberhalb der Bodenplatte befinden, ist nur noch eine einzige Durchdringung der Bodenplatte notwendig: Das minimiert die Gefahr von unten eindringender Feuchtigkeit, die auf lange Sicht zu schwerwiegenden Bauschäden führen kann. So schützt der Universale Plus Privathaushalte noch verlässlicher.

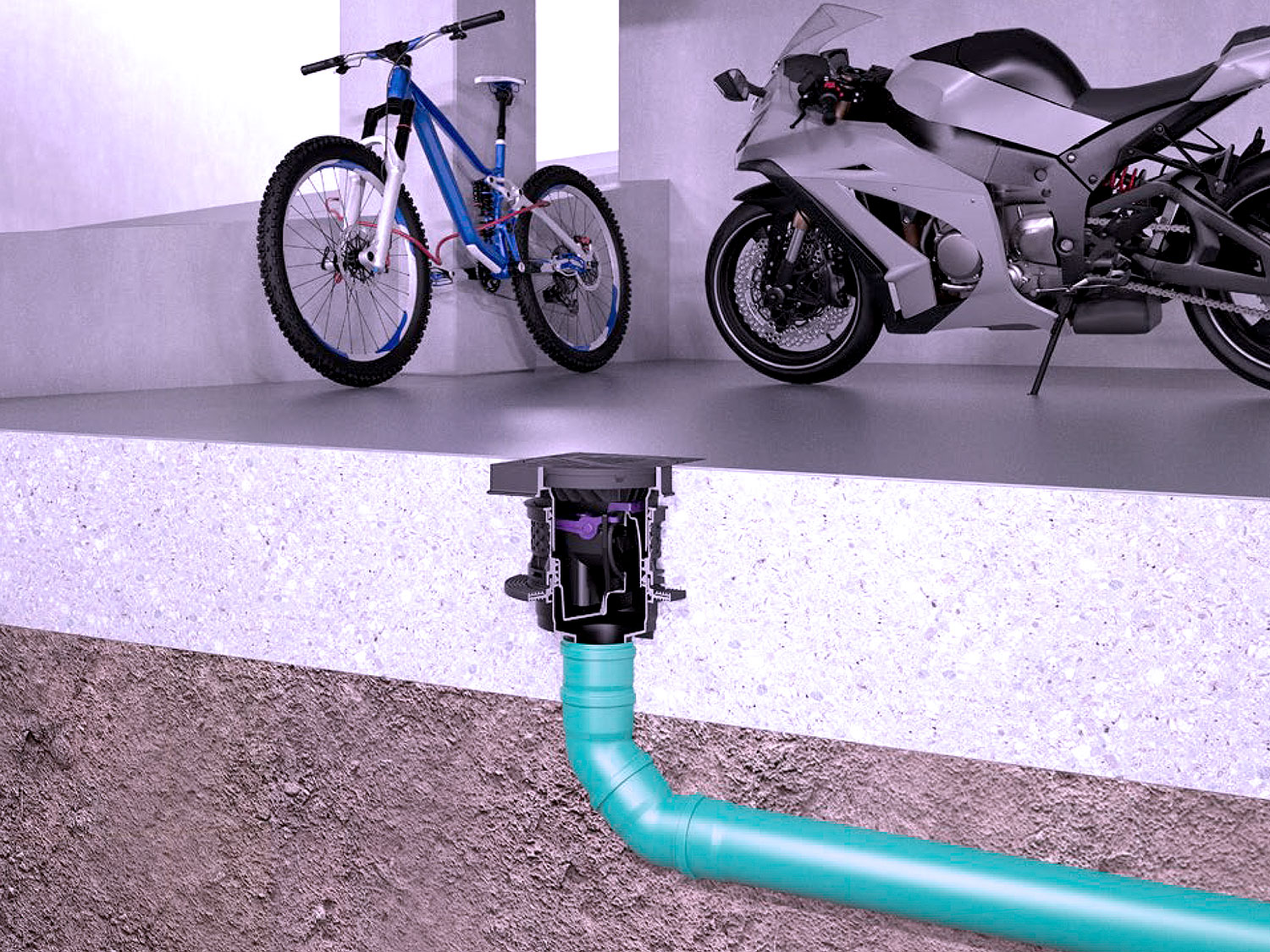

Einfach stabil im Nicht-Wohnbereich

Ob Tiefgarage, Lagerraum oder Werkstätte: Auch bei Flächen im Nicht-Wohnbereich ist eine sichere Entwässerung von Kellerräumen Pflicht. Auf den Universale Plus ist hier Verlass – mit dem Aufsatzstück Ecoguss sogar bis zur Belastungsklasse B 125. Damit ist auch das Befahren mit Hubwagen oder Gabelstapler möglich. Dank seiner Korrosionsbeständigkeit, Stabilität und Wartungsfreundlichkeit ist der Universale Plus so Ihr zuverlässiger Partner für viele Jahre.

Wo wird der Universale Plus Grundkörper verbaut?

Positionieren Sie den Kellerablauf an der richtigen Stelle!

Bodenbelag
Estrich
Dämmung
Beton
Dämmung
Erdreich

Super! Alles richtig gemacht.

Gut aufgepasst: Der Universale Plus wird direkt in der Bodenplatte verbaut.

Oh nein! Das ging leider daneben.

Der Universale Plus wird direkt in der Bodenplatte verbaut.

Download

Der Prospekt zum Produkt

Das Wichtigste gebündelt in einem Format: Laden Sie jetzt die Produktbroschüre herunter mit allen relevanten Informationen rund um den Universale Plus.

Einbauvideo

So klappt der Einbau

Und wie funktioniert die Montage des Universale Plus genau? Das erfahren Sie Schritt für Schritt der Videoanleitung.

Weitere Informationen

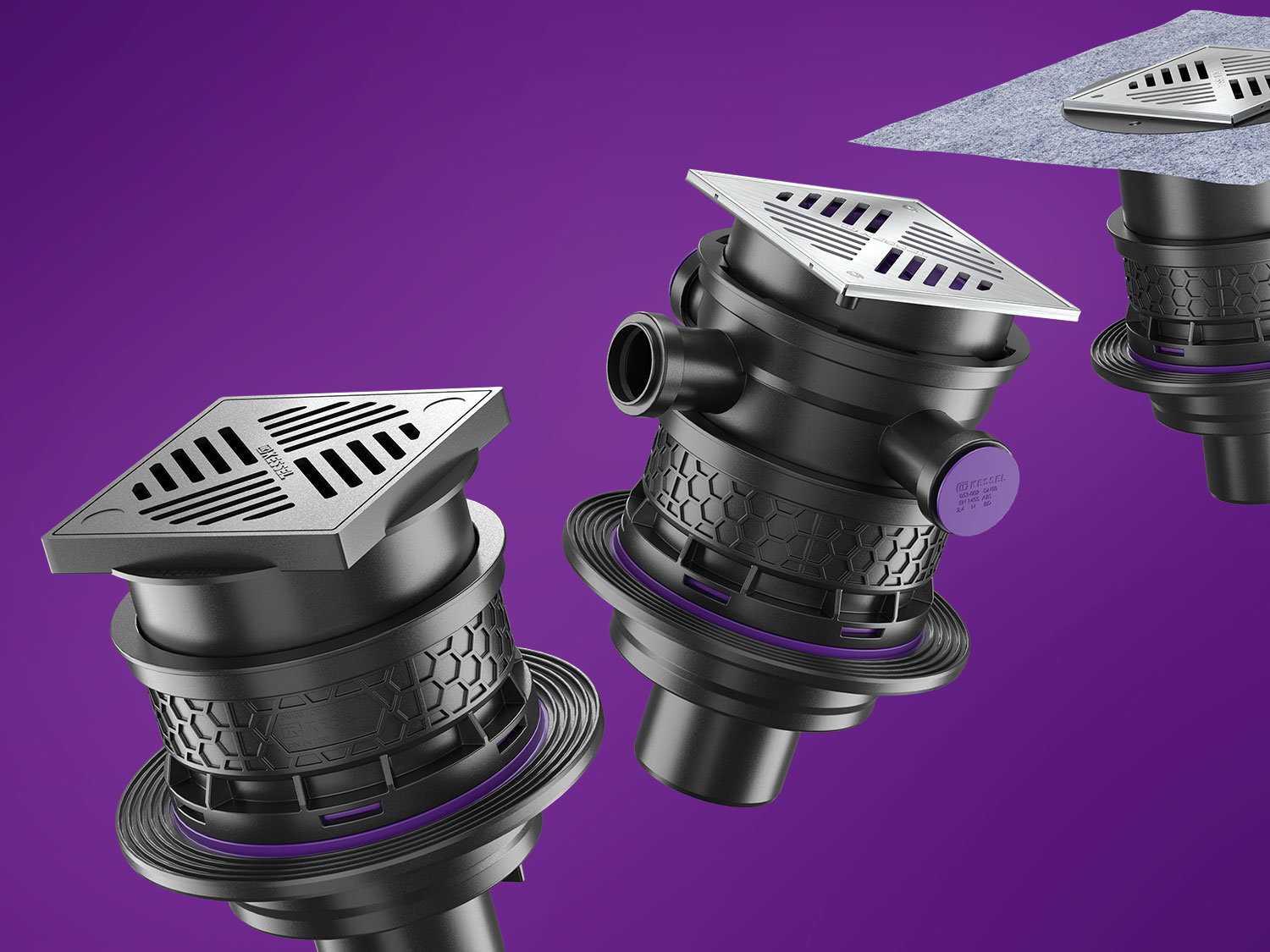

Kellerablauf Universale Plus
